Senin, 16 Desember 2013

Uncoiler



Uncoiler atau juga disebut Decoiler, memiliki fungsi untuk membuka gulungan plat metal (coil). Tipe DC-120-B dengan sistem rotasi pencekam, bekerja dengan cara mencekam coil utama dari sisi kiri dan kanan. Pencekam kemudian berputar/ berotasi untuk membuka gulungan plat tersebut. Sistem pencekaman yang fleksibel akan memudahkan operator untuk menentukan posisi coil yang diinginkan sebelum mesin mulai membuka gulungan plat.


Spesifikasi mesin:
     - Tipe                        : DC-120-B
     - Lebar Coil            : 650mm - 1200mm
     - Ø Lubang Coil     : 508mm
     - Berat Max. Coil  : 8 Ton
     - Daya                       : 4 kWatt, 3-Phase Electric Motor
     - RPM                        : Adjustable

Jumat, 15 November 2013

Recoiler



Recoiler memiliki fungsi untuk menggulung kembali lembaran plat hasil potong dari Slitting Machine menjadi coil-coil kecil. Ditambah adanya stopper dan penekan, plat dengan lebar yang variatif dapat digulung secara rapi. Dengan recoiler tipe RC-120-B, operator dapat mengatur besar diameter lubang coil yang digulung.



Spesifikasi mesin:
     - Tipe                        : RC-120-B
     - Lebar Coil            : 650mm - 1200mm
     - Berat Max. Coil  : 100 kg
     - Daya                       : 750 Watt, 3-Phase Electric Motor
     - RPM                        : Adjustable

Selasa, 15 Oktober 2013

Pompa




Part baru buatan Bengkel Niaga di samping merupakan komponen dari pompa air. Karena berhubungan langsung dengan air, maka material yang dipilih untuk pembuatan part tersebut adalah material yang anti korosi, dalam hal ini dipilih material perunggu (bronze).

Senin, 16 September 2013

Mesin Roll Pipa

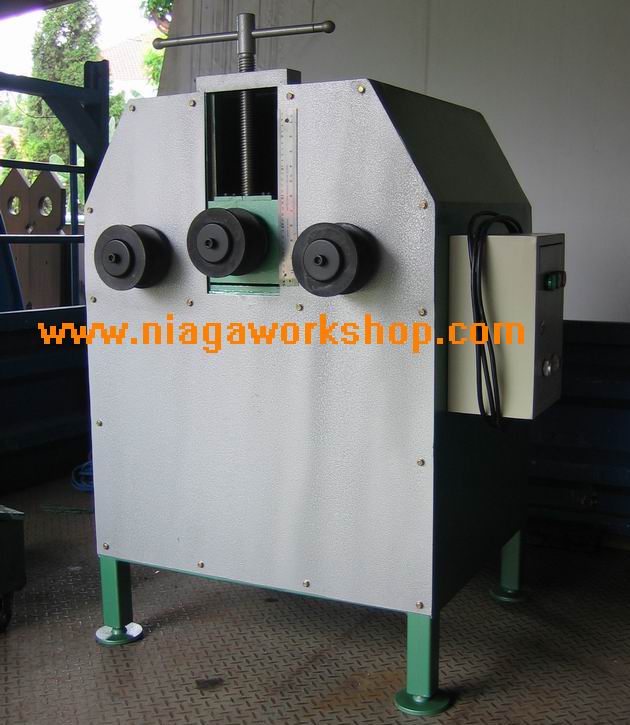

Mesin Roll Pipa desain Niaga Workshop menggunakan prinsip kerja 3 buah Matras Roll (Roll Dies) yang dapat diganti-ganti ukurannya sesuai dengan diameter pipa yang dikerjakan. Digerakkan oleh sebuah motor 3-phase, operator mesin dapat menentukan radius kelengkungan pipa dari kedalaman (panjang gerak ke bawah) roll tengah yang menekan pipa.

Mesin Roll Pipa ini merupakan pengembangan dari Alat Roll Pipa Manual kami dan juga penyempurnaan dari Mesin Roll Pipa tipe lama kami.

Jumat, 16 Agustus 2013

Matras Paving


Matras di samping adalah salah satu komponen dari mesin press yang berfungsi untuk mencetak batu paving. Adonan yang berupa campuran semen dan air dengan takaran yang ditentukan, dimasukkan ke dalam cetakan mesin press, kemudian mesin menekan adonan hingga padat. Hasil (bentuk) dari cetakan akan sesuai dengan bentuk matras yang dipasangkan.

Senin, 15 Juli 2013

Mesin Press Kertas


Penyimpanan dan penempatan bahan merupakan salah satu hal yang penting dalam industri. Dengan lokasi dan penataan yang tepat dari suatu bahan, efektivitas dan produktivitas kerja akan meningkat.
Bahan yang dimaksud dalam industri dapat berupa bahan mentah, bahan setengah jadi, bahkan bahan sisa produksi yang biasa kita sebut sebagai limbah. Sedangkan penataan bahan erat berkaitan dengan bentuk/  dimensi dari bahan tersebut.

Dalam kesempatan kali ini, kami akan membahas sedikit lebih lanjut mengenai penataan dari sisa hasil produksi, terutama dari industri cetak kemasan kertas/ karton. Ada banyak sisa produksi berupa potongan kertas maupun produk yang tidak lolos Quality Control yang digolongkan sebagai limbah. Sisa potongan kertas yang berserakan di ruang kerja akan mengganggu produktivitas, bahkan, jika tidak ditangani dengan benar, menimbulkan resiko kecelakaan & bahaya kebakaran. Limbah kertas yang ditimbun pada ruang penyimpanan dapat dengan cepat memenuhi ruang tersebut di kala produksi berjalan terus.
Mesin Press diturunkan dari truk oleh forklift
Cara mengatasi masalah di atas adalah dengan memadatkan limbah kertas tersebut, sehingga dapat diperoleh angka yang optimal dari perbandingan volume dan berat bahan. Tumpukan bahan dengan volume 1m³ dan berat 5kg memiliki efektivitas 500% dibanding tumpukan bahan dengan volume 1m³ dan berat 1kg.
Selain dari pada itu, dimensi bahan sisa yang berbentuk kotak akan jauh lebih mudah diatur dan ditata serta memudahkan pergerakan/ pemindahan bahan jika diperlukan.


Untuk memenuhi kebutuhan di atas, Niaga Workshop membuat Mesin Press yang berfungsi memadatkan bahan seefektif mungkin. Mesin Press dengan tipe HPM-013T memiliki double square door dan digerakkan oleh tenaga hidrolis. Desain ruang/ volume tekan disesuaikan dengan dimensi hasil akhir yang diinginkan oleh costumer.




Pada foto kanan atas dapat dilihat hasil press yang sedang diikat tali oleh operator. Mesin Press konstruksi Niaga Workshop didesain sedemikian hingga supaya hasil press yang telah diikat tali dapat dengan mudah dikeluarkan oleh operator mesin dari ruang press.

Selain digunakan untuk menekan material kertas, Mesin Press ini dapat juga digunakan untuk menekan material plat metal tipis dan plastik.

Spesifikasi mesin:
   - Output         : 100 kg/ 1 kotak
   - Daya             : 4.300 Watt, 3-Phase
   - Berat            : 1.000 kg


Sabtu, 15 Juni 2013

Die Set


Pengerjaan satu set dies memerlukan kepresisian yang tinggi agar komponen satu dengan lainnya sesuai jika dipasangkan dalam suatu proses kerja. Dari situ, diharapkan agar hasil/ bentuk benda kerja sesuai dengan dimensi yang dirancang.

Rabu, 15 Mei 2013

Pulley

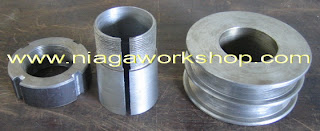

Unit pulley di samping merupakan rangkaian dari beberapa komponen yang jika dipecah akan terlihat seperti gambar di bawah.

Pulley berfungsi  sebagai alat transmisi putaran, yang output putarannya dapat diatur melalui perbandingan besar diameter. Pada umumnya, untuk menghubungkan 2 buah pulley (atau lebih) digunakan belt.

Senin, 15 April 2013

Spare Part Mesin Las TIG



Di atas adalah rangkaian beberapa part dari TIG Welding Machine yang di"customize" untuk mengelas benda yang berbentuk bundar. Part terbuat dari bahan tembaga (copper) dan perunggu (bronze). Pada umumnya teknik pengelasan dengan metode TIG (Tungsten Inert Gas) menggunakan gas Argon atau Helium. Di samping adalah gambar ketika part dipecah (dibongkar) berdiri sendiri-sendiri.

Rabu, 13 Maret 2013

Decoiler



Decoiler berfungsi untuk membuka gulungan (coil) plat metal yang utuh (dengan bobot ±4 Ton), agar lembaran plat bisa diproses untuk langkah kerja berikutnya. Langkah kerja setelah dari Decoiler dapat berupa pemotongan lebar plat (belah) dan/ atau pemotongan panjang plat metal.
Decoiler tipe DC-120-A1 ini adalah model sederhana dengan fungsi yang dioptimalkan untuk kerja. Selain tipe ini, ada juga tipe Decoiler manual yang digerakkan oleh tenaga manusia.

Jumat, 15 Februari 2013

Meja Penuntun Plat


Meja di samping digunakan sebagai alat tambahan (optional) dalam Unit Mesin Pemotong Plat Metal. Fungsi dari meja tersebut adalah untuk mengarahkan kedua sisi ujung (kanan & kiri) dari plat metal, sehingga laju gerakan meja tetap terarah lurus.

Selasa, 29 Januari 2013

Mixer Sohun



Mixer digunakan untuk mengaduk adonan bahan dasar pembuatan sohun, sehingga komposisi adonan menjadi homogen.

Spesifikasi mesin:
   - Panjang As : 1200mm
   - Daya              : 3 kW
   - Berat             : 40 kg
